Le compacteur hydraulique embarqué, ou plaque vibrante hydraulique, est l’outil de compactage qui se fixe par platine d’attache rapide sur le bras d’une pelle, mini pelle, chargeuse compacte ou pelleteuse. Il densifie le sol par vibrations haute fréquence via le circuit hydraulique du porteur, sur les chantiers TP et voirie. Le compactage homogène obtenu garantit la stabilité durable des couches.
Qu’est-ce qu’une plaque vibrante hydraulique ?
C’est un compacteur hydraulique sans opérateur au sol. La machine associe un sabot en acier, un système anti-vibration, un excitateur à balourd entraîné par un moteur et une platine d’attache rapide. L’opérateur reste en cabine et utilise les commandes du porteur pour piloter cet accessoire. Son poids va de quelques centaines de kg à plus de deux tonnes selon le modèle et le besoin.
Comment fonctionne une plaque vibrante hydraulique ?
Le principe de la vibration
Le moteur entraîne des balourds tournant à très haute vitesse, qui génèrent une force centrifuge transmise au sabot. L’outil oscille verticalement entre 60 et 70 Hz, avec une amplitude de 1,4 à 1,6 millimètres. Ces ondes de choc réarrangent les particules du sol, expulsent l’air et l’eau, et densifient durablement la couche de manière homogène.
Le raccordement au circuit hydraulique de la pelle
Le compacteur hydraulique se branche par flexibles sur la prise auxiliaire de l’engin. L’huile sous pression fournie par la pompe entraîne le moteur de l’excitateur. Sur les modèles STEHR SBV, le débit requis va de 67 à 150 l/min pour une pression max de 240 bars (source : fiche technique STEHR France). Un clapet limiteur protège le moteur ; un kit hydraulique adapté assure le bon débit et facilite la mise en service.
Les avantages d’une plaque vibrante hydraulique
Ce compacteur hydraulique offre une productivité supérieure : un seul opérateur, depuis la cabine, traite des surfaces inaccessibles ou dangereuses (fonds de fouille profonds, talus, berges, abords de canalisations). Il améliore la sécurité et sécurise l’ensemble du chantier.
Pionnier du compactage embarqué, STEHR a présenté son premier compacteur hydraulique au salon BAUMA de Munich en 1989 ; ses modèles SBV équipent aujourd’hui les chantiers du monde entier. Le contrôle continu du compactage vérifie en temps réel la qualité du travail et évite les passes inutiles. Le service après-vente et le service technique complètent l’offre.
Comment choisir sa plaque vibrante hydraulique ?
Trois critères pèsent : le type d’engin porteur, les dimensions (longueur, largeur, hauteur du sabot) et la force centrifuge max, les caractéristiques hydrauliques (débit, pression). Le tableau ci-dessous détaille en détail la gamme STEHR SBV (source : stehr-france.fr/compactage).
| Modèle | Poids | Largeur | Force centrifuge |
| SBV 55 H3 | 685 kg | 1,72 m | 2 × 60 kN |
| SBV 80 H3 | ≈ 1,3 t | 2,05 m | 2 × 100 kN |
| SBV 160 H2 | ≈ 1,8 t | 2,60 m | 2 × 160 kN |
| SBV 160 H3 | jusqu’à 2,6 t | 2,98 m | 3 × 160 kN |
La compatibilité des plaques avec votre engin porteur
Le type d’engin et son tonnage déterminent l’outil adapté. Une mini pelle de 5 tonnes accueille un compacteur léger d’environ 685 kg ; une pelleteuse de 25 tonnes supporte jusqu’à 2,6 tonnes. Sur chargeuse compacte ou mini pelle plus puissante, un modèle compact à débit limité reste idéal. Vérifiez en détail la capacité de levage, le type d’attache et la platine. Il est important d’adapter la dimension au porteur.
Le poids et la force centrifuge des plaques
Le compactage en profondeur dépend du poids statique (de quelques centaines de kilogrammes à 2,6 tonnes) et de la force centrifuge max. Sur la gamme SBV, elle va de 2 × 60 kN à 3 × 160 kN, traitant des couches de 30 à 60 cm de hauteur selon le matériau. Plus l’outil est puissant, plus la profondeur compactée est importante.
Les caractéristiques hydrauliques (débit, pression)
Contrôlez le débit max et la pression max disponibles sur votre engin. Une plaque de compactage conçue pour un débit de 150 l/min sous 240 bars ne donnera pas son plein rendement sur une mini pelle limitée à un débit de 80 l/min. Un retour basse pression dédié et un clapet limiteur sont indispensables pour assurer la longévité. Demandez la fiche technique avant la commande pour valider en détail le débit nominal en litres par minute et le clapet adapté.
Les applications de la plaque vibrante hydraulique
C’est l’outil de référence pour compacter les tranchées (canalisations, fibre optique, gaz, eaux usées), les fonds de fouille, les remblais sous chaussée, les accotements et les couches de finition routières. Le compacteur hydraulique s’utilise aussi en chantiers urbains, aménagements paysagers, pistes agricoles, talus, berges et tranchées étroites. Sur les zones sensibles, une plaque de compactage à débit modéré limite l’impact sur les ouvrages anciens. Le résultat est homogène et stable.
Plaque vibrante hydraulique : quel prix prévoir ?

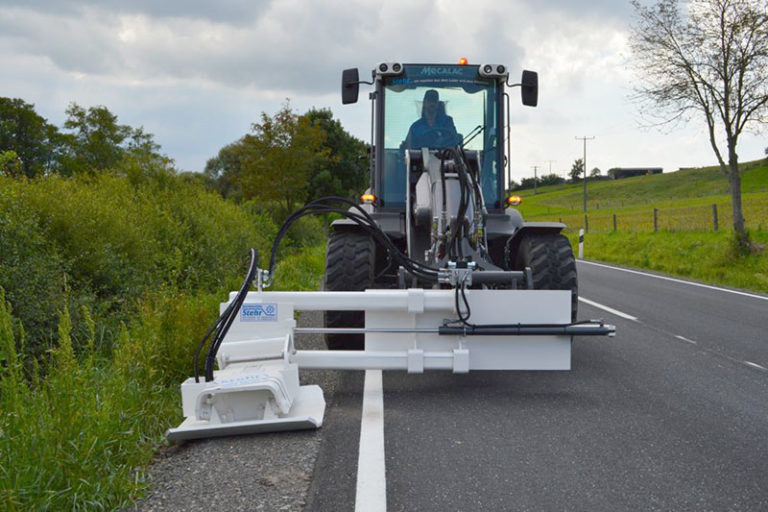

Le prix HT varie selon les dimensions, la force centrifuge max et les options : décalage hydraulique de 0 à 700 mm (en option) ou 900 mm de série, contrôle continu du compactage, attache rapide. La gamme STEHR SBV couvre des modèles de 685 kg à 2,6 tonnes, soit de quelques milliers à plusieurs dizaines de milliers d’€ HT selon la référence et le besoin. Prévoir un budget pour le kit hydraulique et la mise en service. Pour le détail tarifaire et demander un devis adapté, contactez STEHR France (distributeur LOMATER, Damblain 88 et Hauconcourt 57) : le service commercial fournit en détail la fiche produit. Le coût total intègre prix d’achat et coût d’installation.
Questions fréquentes
Quelle plaque vibrante pour tout type de terrain ?
Le compacteur hydraulique excelle sur sols granulaires (graviers, sables, remblais concassés) et couches de finition. Sur sols cohésifs (argiles, limons), le rouleau compacteur statique reste idéal : il exerce sa pression sans choc et compacte de façon homogène. Un modèle de moyenne gamme (force centrifuge max ≈ 100 kN) couvre la majorité des chantiers de terrassement et VRD, quel que soit le type de sol.
Quelle est la différence entre une plaque vibrante et une pilonneuse ?
La pilonneuse (« dame sauteuse ») fonctionne par impact vertical sur des bandes étroites (≈ 30 cm de largeur), idéale pour les petites tranchées. La plaque vibrante hydraulique travaille sur une surface bien plus large (jusqu’à 2,98 m sur la gamme SBV) et offre un rendement supérieur. La pilonneuse s’utilise à la main ; le compacteur hydraulique reste embarqué, ce qui sécurise le chantier et facilite le travail.
