Vous êtes une entreprise dans le secteur du BTP et êtes à la recherche de solutions efficaces pour compacter les sols sur chantiers ? Découvrez l’avantage d’un tableau de compactage !
Le compactage est une opération fondamentale dans les travaux publics et le bâtiment. Il permet d’augmenter la densité d’un terrain ou d’un remblai en réduisant les vides entre les particules de matériau, ce qui améliore sa portance, sa stabilité et sa durabilité après ouvrage. Cette étape est essentielle avant toute pose d’infrastructures : fondations, routes, dallages ou couche de finition.

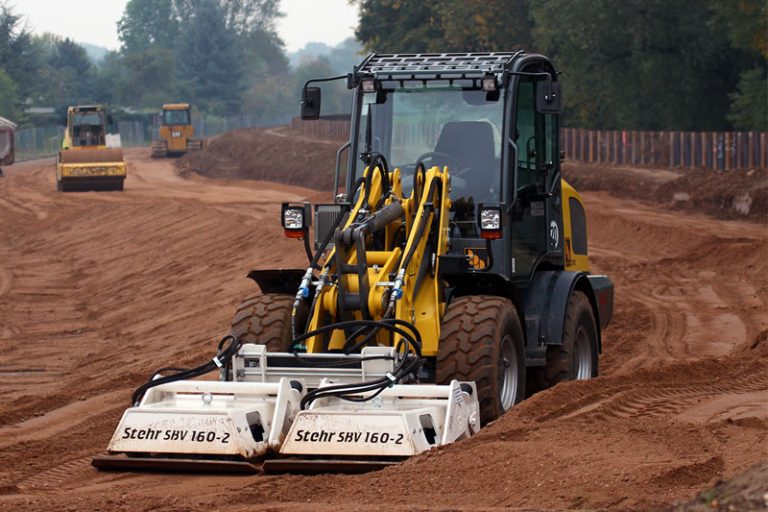

Parmi les outils disponibles pour obtenir un bon compactage, les plaques vibrantes occupent une place majeure. Stehr France, propose une large gamme de compacteurs adaptés.
Qu’est-ce qu’un tableau de compactage ?
Un tableau de compactage est un outil indispensable pour choisir efficacement le modèle adapté. Il permet de visualiser rapidement les caractéristiques techniques clés et de comprendre quelles plaques conviennent à quelles conditions d’utilisation. C’est une représentation synthétique qui facilite :
- Le choix du matériel selon les besoins
- La comparaison des performances entre différents modèles
- La planification des opérations de
- La garantie d’une efficacité et d’une durabilité optimales
Ces outils regroupent généralement des informations comme le poids de la plaque, sa largeur, la fréquence de vibration, la force centrifuge, ainsi que les besoins hydrauliques (débit et pression).
Les paramètres clés d’une table de compactage
Le poids est un élément déterminant dans le compactage. Plus une plaque est lourde, plus elle exerce de pression, ce qui favorise la densification des matériaux. Sur la gamme Stehr SBV, le poids varie typiquement de 685 kg à 2 600 kg, permettant une sélection adaptée à la rigidité ou la profondeur.
La largeur de travail indique combien de surface une plaque peut couvrir en une seule passe. Une largeur plus grande réduit le nombre de passages nécessaires, mais peut être moins maniable dans des espaces restreints. Sur certaines plaques Stehr, la largeur varie de 1725 mm à 2980 mm selon le modèle et le type de tâche à réaliser.
La fréquence de vibration et l’amplitude influencent directement la capacité de la plaque à densifier le sol. La force centrifuge représente l’impact vibratoire que la plaque génère. Elle est exprimée en kilonewtons (kN) et définit la puissance de compactage. Par exemple, des modèles Stehr SBV peuvent produire de 2 x 60 kN jusqu’à 3 x 160 kN. Plus cette force est élevée, meilleurs sont la pénétration et le taux de densification dans les terrains plus résistants ou profonds. La fréquence de vibration est le nombre de cycles de vibration à la minute , plus les fréquences sont élevées plus les vibrations sont rapides ce qui favorise la mise en place des matériaux en eux.
Enfin, pour les plaques hydrauliques, il est essentiel de connaître le débit hydraulique minimum ainsi que la pression de service requise. Cela permet de s’assurer que l’engin porteur ou la source hydraulique est capable d’alimenter correctement la plaque, garantissant ainsi un fonctionnement optimal.
Comment lire et utiliser un tableau de compactage ?
Pour la lecture et l’utilisation de cet outil, il est essentiel de faire la différence entre chantiers de finition de grande envergure.
- Les projets de finition ou sols légers pour des sols moyens à granuleux ou des couches fines (par exemple pavage, terrasses), une plaque de faible à moyenne force centrifuge peut suffire.
- Grands chantiers ou sols profonds pour des remblais importants ou des sols plus résistants, les plaques les plus lourdes avec forte force centrifuge sont recommandées.
Cet outil permet donc de visualiser rapidement quelles plaques conviendraient le mieux selon ces critères.
Adapter à l’engin porteur
Il est indispensable de vérifier que l’engin porteur (chargeuse compacte, excavatrice, etc.) peut fournir le débit hydraulique et la pression requis par la plaque. Un mauvais dimensionnement peut réduire l’efficacité du compactage ou endommager le matériel.
Avantages de l’utilisation d’une table de compactage
Utiliser des tables de compactage pour organiser votre chantier présente des avantages.
Gain de temps et précision
Cet outil permet de sélectionner rapidement un modèle adapté en évitant les essais infructueux. Il évite notamment les passes inutiles qui augmentent le temps et les coûts.
Préparation optimale
En identifiant les contraintes techniques à l’avance (par exemple, capacité hydraulique ou largeur), les opérateurs peuvent ajuster leur plan et prévoir les engins adéquats, limitant ainsi les imprévus.
Conseils pour une interprétation correcte
Les données donnent des indications, mais il est essentiel de considérer la nature réelle du terrain (granulométrie, humidité, profondeur). Un sol très cohésif peut nécessiter des solutions de compactage différentes ou plusieurs passes avec plaques de capacités différentes.
Les caractéristiques techniques évoluent avec les nouveaux modèles. Il est recommandé de consulter régulièrement les catalogues fournisseurs actualisés, comme celui de Stehr France, pour obtenir les données les plus récentes.
Un calcul de compactage est un outil indispensable pour planifier et optimiser les opérations. Il aide à comparer rapidement les différents modèles selon des paramètres clés tels que le poids, la largeur, la fréquence de vibration, la force centrifuge ou encore les besoins hydrauliques.
Les plaques vibrantes de la gamme Stehr SBV, distribuées par Stehr France, représentent une solution professionnelle et performante répondant aux diverses exigences des travaux publics. L’utilisation d’un tableau de compactage basé sur ces données permet d’assurer une densification efficace, d’améliorer la portance des structures à venir et de réduire les coûts et le temps d’exécution.
Contactez-nous pour trouver l’équipement idéal adapté à votre projet.
